TYHD-D3281全自动单臂式超声波清洗烘干机

TYHD-D3281全自动单臂式超声波清洗烘干机

工位数量：3工位

清洗节拍：7分钟/槽（可根据实际需要自由设定工作时间）。

槽内尺寸：L300mm×W400mm×H250mm

料筐尺寸：L250mm×W350mm×H150mm（料筐制作成九宫格形式每筐摆放70片）。

料筐回转输送机：L2300mm×W500mm×H800mm

设备外型大约占地尺寸：L2300mm×W2100mm×H1600mm

超声功率配备：1200W/槽采用底部超声波布置由1组超声波发生器驱动。换能器品牌采用保定比尔压电陶瓷换能器，功率60W/28KHZ换能器总数为20只。采用螺柱焊接+进口爱牢达胶粘工艺安装换能器保证不脱落的同时延长了换能器的使用寿命。

电源：380V  50HZ三相五线制

电量：整机总功率：25KW。

供水压力为：0.2～0.4 MPa（由使用方提供）

气源压力：4～6公斤/cm2（由使用方提供）

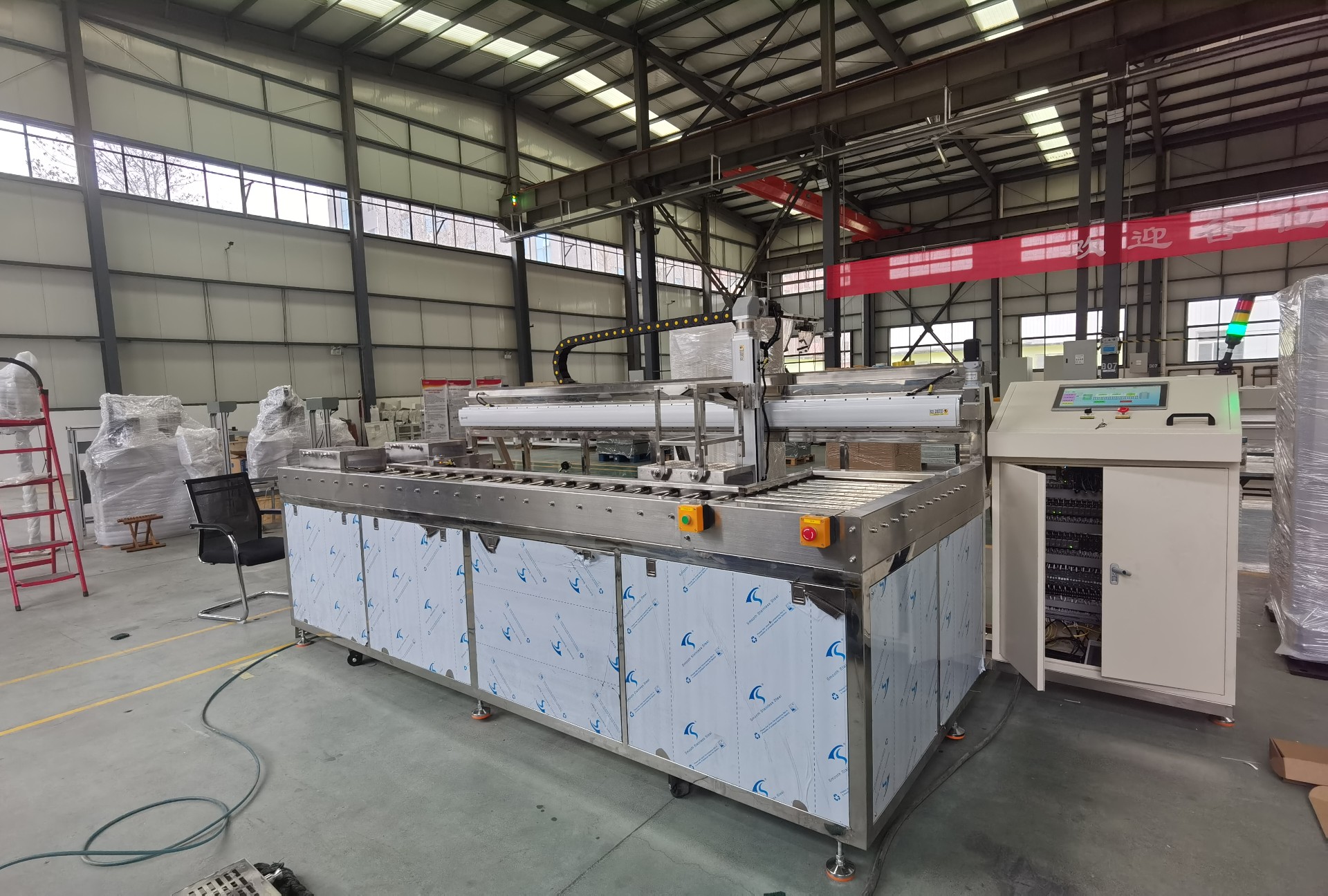

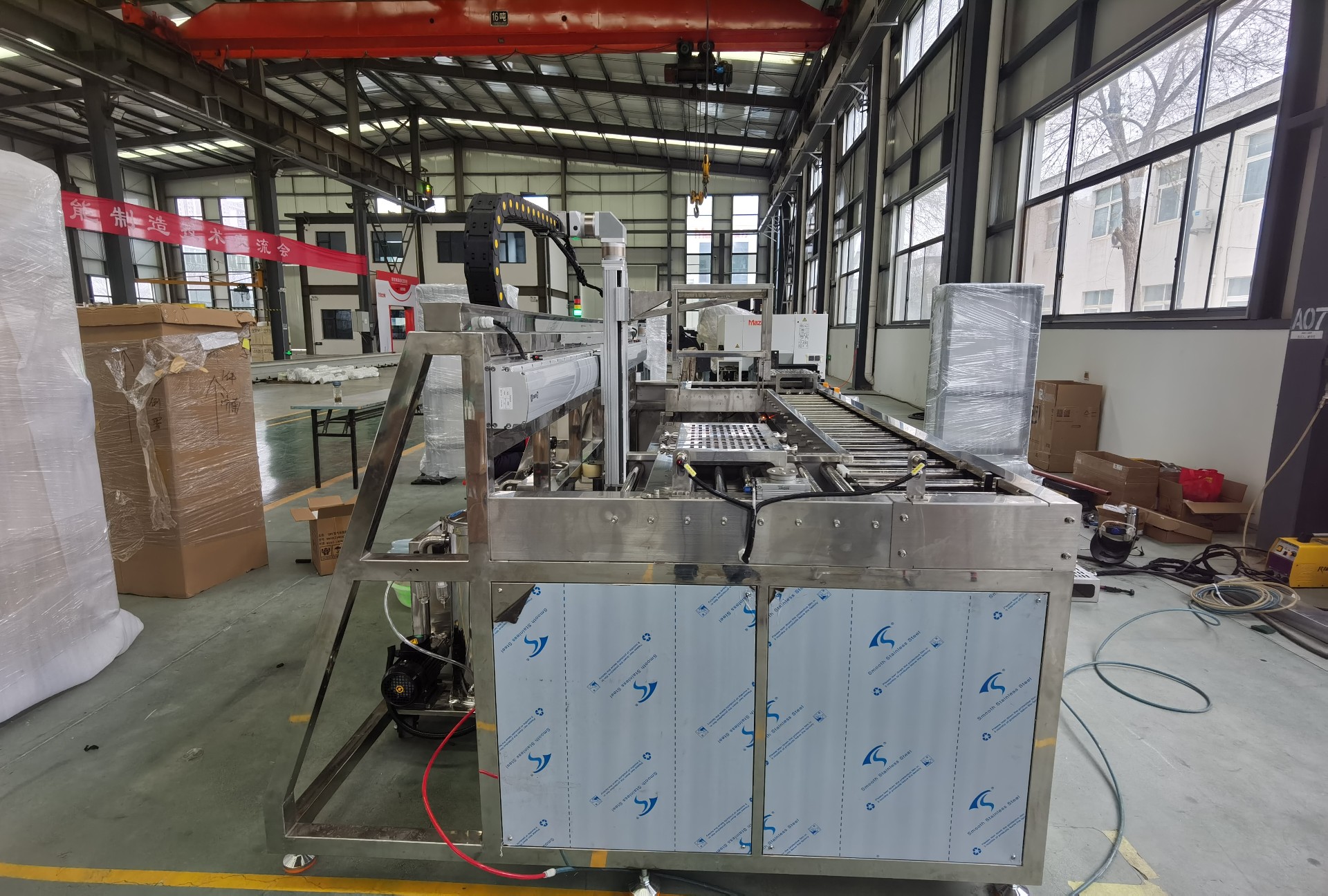

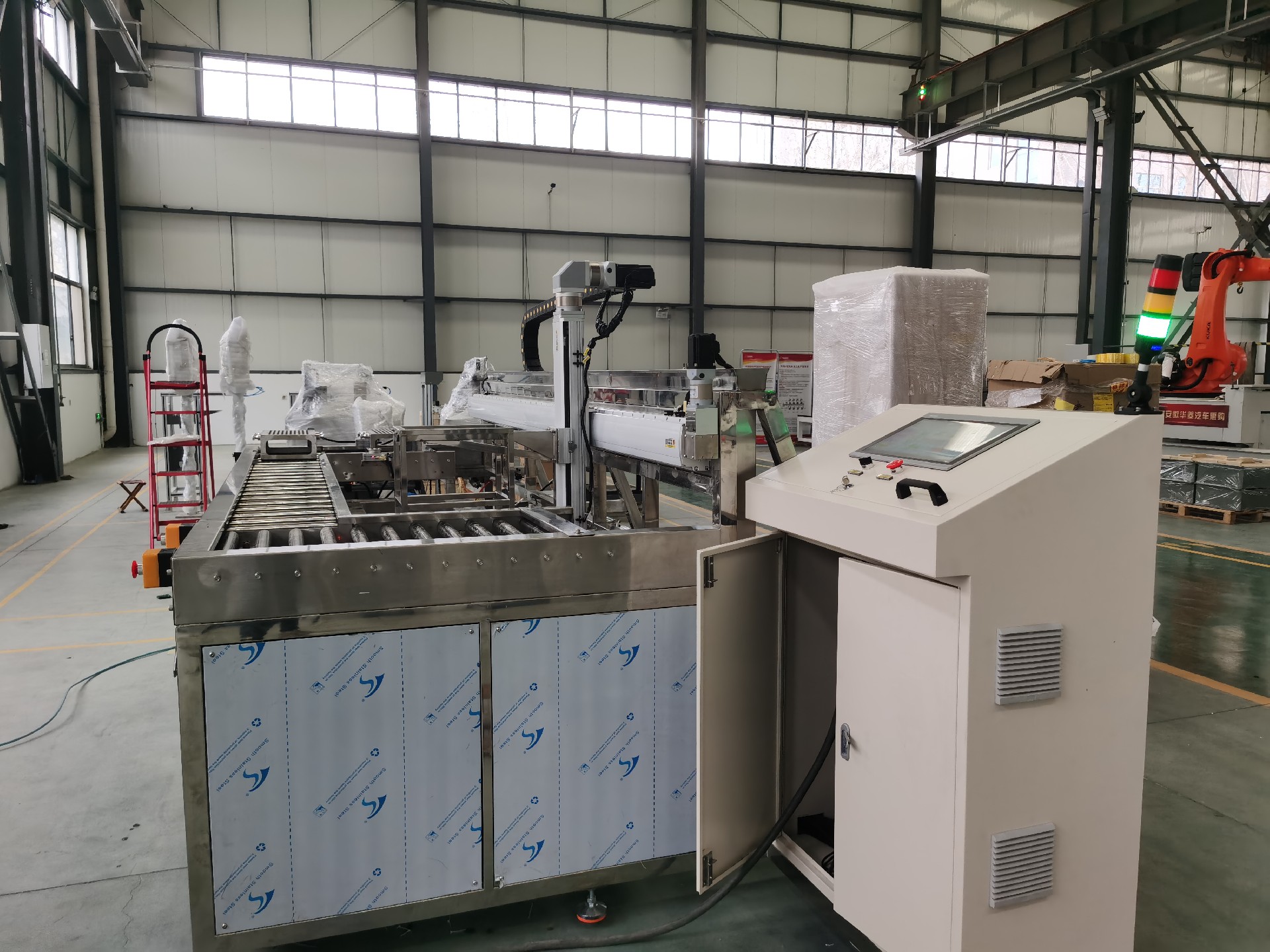

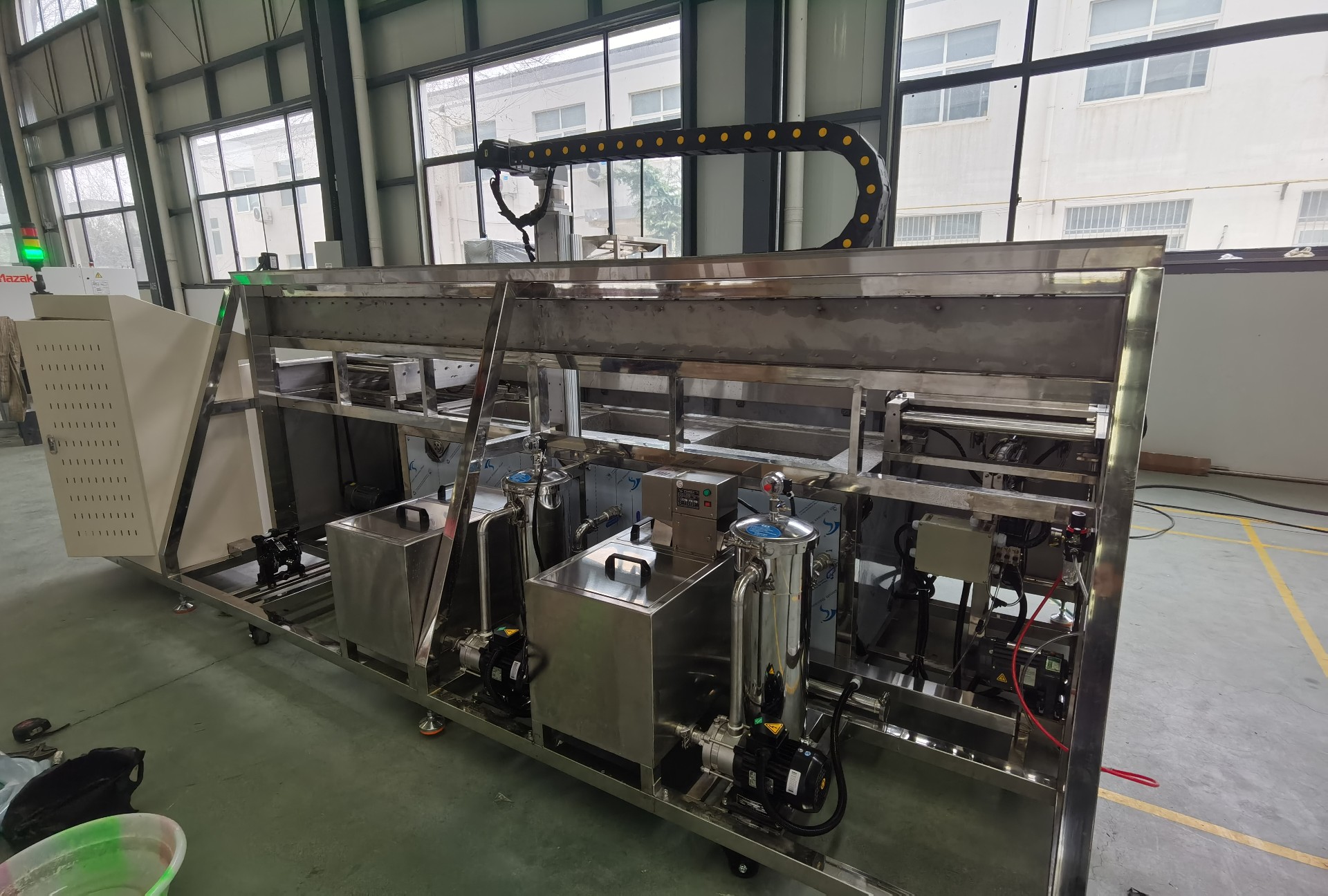

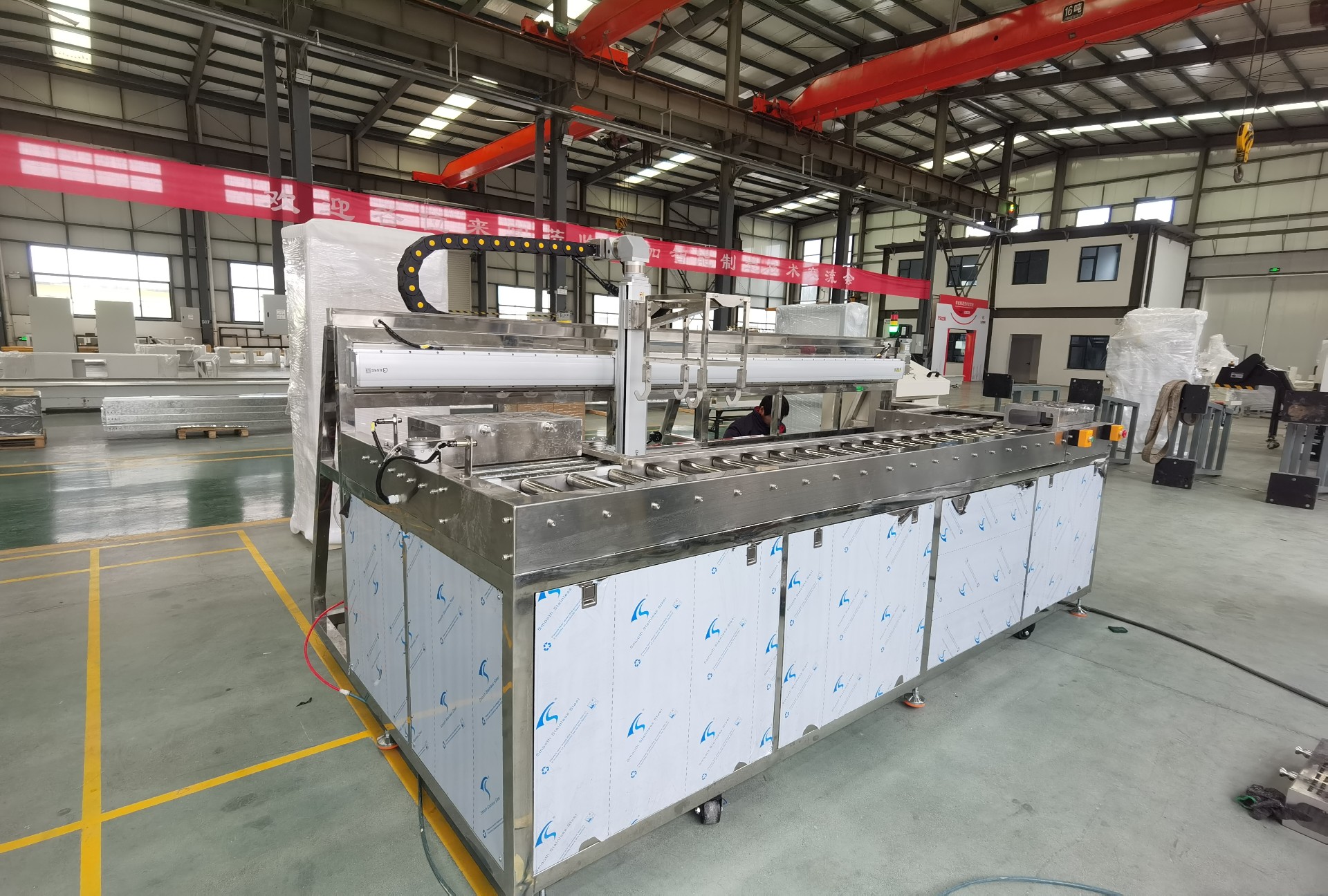

设备描述：该设备是一套敞开式全自动单臂式超声波清洗机，由不锈钢材质制作的超声波除油清洗槽、超声波漂洗槽、热风循环烘干槽。工作程序：采用全自动单臂式机构传送料筐从左进右出，工件料筐放在上料台位置通过机器人摆放凸轮片，在上料台位置摆放好工件后机器人给清洗机一个信号料筐自动进入到清洗机上料位置，机械手过来提取料筐放入到第一个清洗槽内对工件表面的油污等附着物清洗，烘干完毕后机械手将从烘干槽内提出料筐放到下料台上，操作者将工件从料筐内取出完成清洗工作。在把空料筐放到回转输送线上自动回到上料位置。

我公司设计以下清洗工艺：进料→1超声波除油清洗槽→2超声波漂洗槽→3热风循环烘干槽→出料
