单臂式自动化超声波清洗烘干设备

单臂式自动化超声波清洗烘干设备

工作程序：

设计为自动化机械单臂式超声波清洗烘干设备，传递工件方式从左进右出工件料筐通过单机械臂传送系统进行清洗工艺流程。

进料→1超声波除油清洗→2液下喷淋漂洗→3超声波精洗→4风切→5红外热风循环干燥→出料

设备描述：

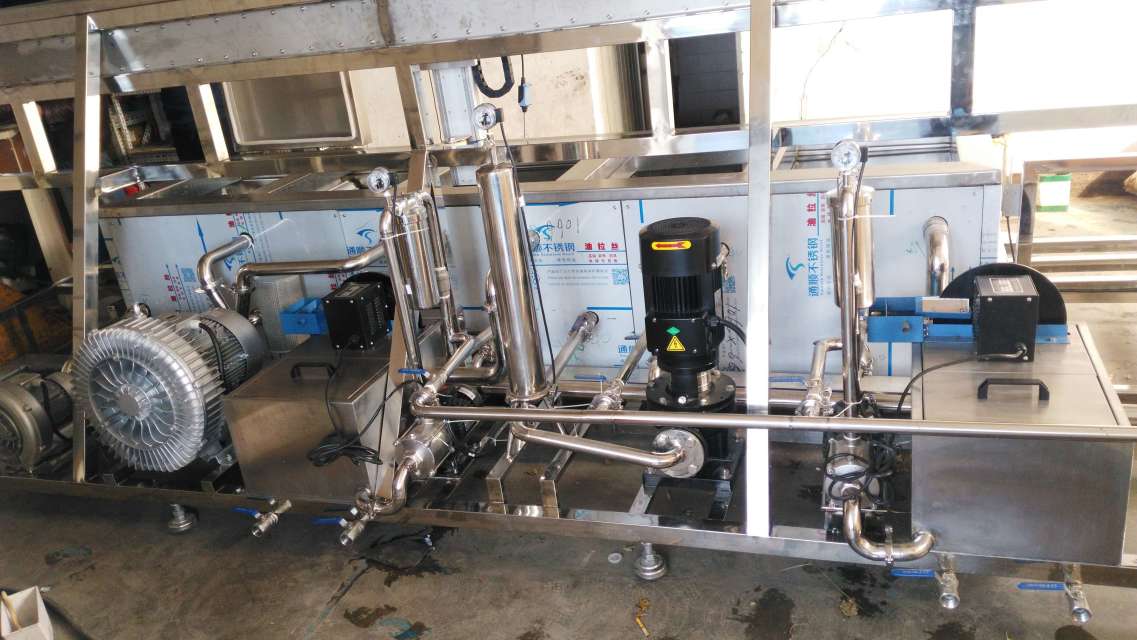

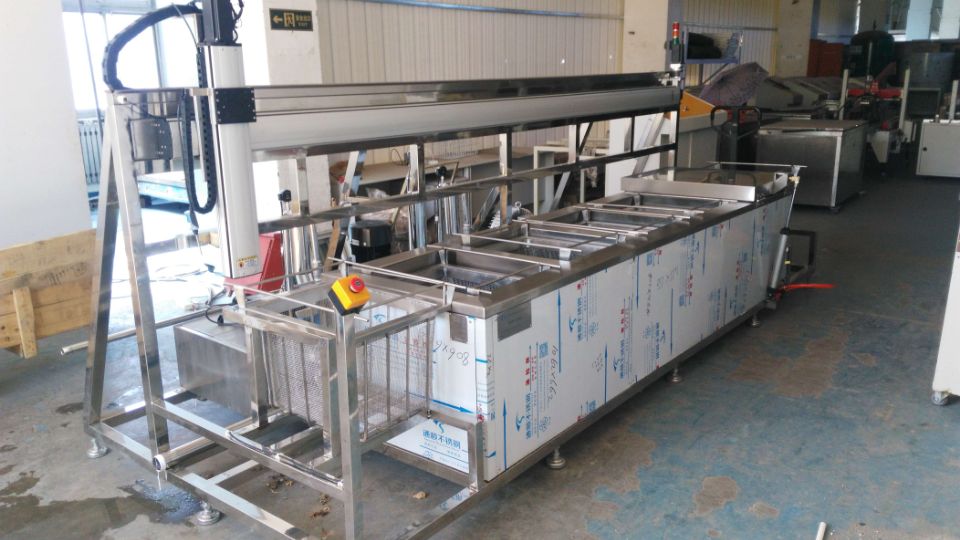

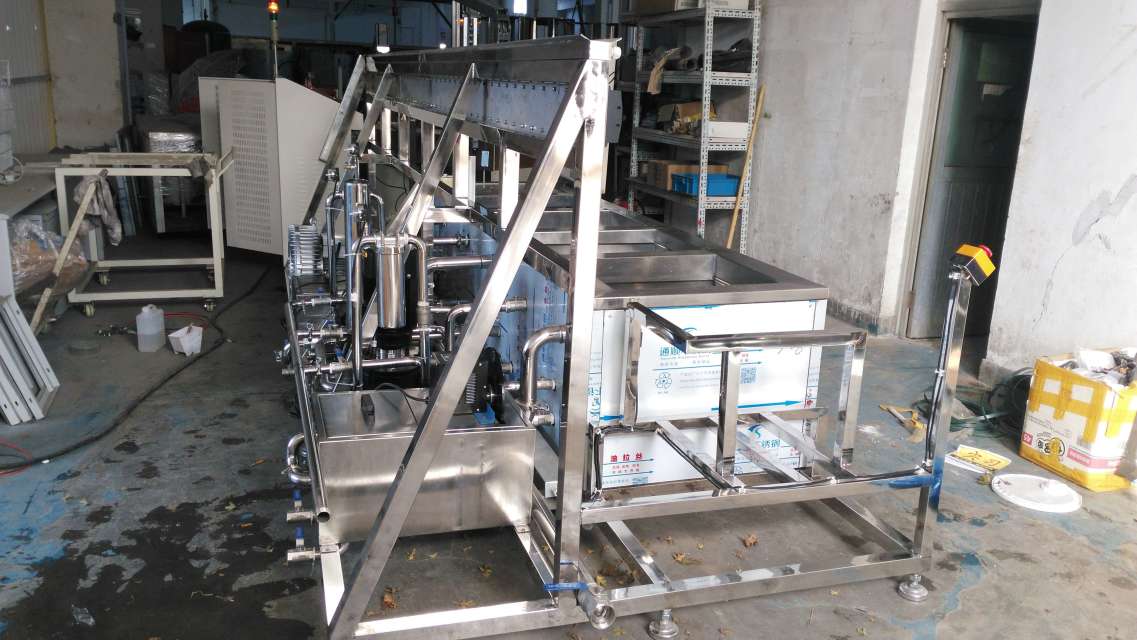

该设备是一台敞开式半自动单臂式超声波清洗及热风烘干组成的一台连续工作的超声波清设备，由五个不锈钢材质制作的超声波除油清洗槽、液下喷淋漂洗、超声波清洗、风刀风切、红外加热风循环烘干槽。首先由人工将需要清洗的工件放入料筐中用小车推到上料位置，机械手将工件放入超声波槽中开启超声波系统对工件进行表面的落尘等附着物的清洗达到对工件表面的洁净，完毕后再把超声波清洗槽中的料筐提出放入到2槽中进行漂洗达到工件表面没有污物的残留，精洗完毕后把工件提出清洗槽依次类推，工件在热风烘干之前先让工作人员对工件进行压缩空气吹水完毕后再进入到烘干槽进行工件的烘干，完毕后机械手自动提出料筐完成清洗工作。

　　处理能力：清洗节拍初定为5-10 分钟(节拍范围0～9999秒可自由设定)

　　清洗槽净尺寸：(L×W×H)600 mm×500 mm×450mm。槽子底部斜底焊接。

　　清洗槽超声功率配备：3500W/槽，换能器采用两侧+底部布置，共分2组电源驱

　　动,换能器采用台湾“先宁”压电陶瓷换能器，1、3槽超声波清洗槽采用

　　100W/28KHZ,换能器总数为72只。采用螺柱焊接工艺安装换能器,保证换能器永

　　不脱落的同时延长了换能器的使用寿命.功率分配均匀合理.

设备清洗工艺表:
